Перемещение крупногабаритных грузов — технически сложная задача, которая возникает при модернизации производств, установке новых технологических линий, перестановке оборудования внутри цеха и организации промышленного переезда. Основная трудность заключается не только в большой массе или размерах груза. Необходимо правильно выбрать маршрут, определить допустимые нагрузки, обеспечить устойчивость оборудования и доставить его в нужное положение без повреждений.
Особенно сложным становится перемещение тяжеловесных и негабаритных грузов в действующих производственных помещениях, где пространство ограничено колоннами, инженерными коммуникациями, станками и другими конструкциями. В таких условиях стандартная крановая техника не всегда может использоваться, поэтому применяются специальные такелажные системы и комбинированные технологии перемещения.
Рассмотрим, какие задачи возникают при перемещении крупногабаритного оборудования, какие способы используются и от чего зависит выбор технологии.
Какие грузы относятся к крупногабаритным и тяжеловесным?
Крупногабаритными обычно называют грузы, размеры которых создают ограничения при погрузке, перемещении, транспортировке или размещении на объекте. При этом важно различать два понятия:
- Крупногабаритный груз — объект, размеры или форма которого затрудняют стандартные погрузочно-разгрузочные операции и перемещение по заданному маршруту.
- Тяжеловесный груз — объект, масса которого требует специального подъемно-транспортного оборудования, проверки несущей способности конструкций или применения особой технологии перемещения.
Оборудование может одновременно относиться к обеим категориям. Например, массивный промышленный пресс создает значительные нагрузки на основание, а длинномерная технологическая установка может быть сложной для перемещения даже при сравнительно небольшой массе.
В промышленности специальные такелажные решения могут потребоваться для следующих грузов:
- металлообрабатывающих станков и обрабатывающих центров с ЧПУ;
- гидравлических и механических прессов;
- промышленных печей, сушильных камер и технологических установок;
- силовых трансформаторов, генераторов и электротехнического оборудования;
- компрессорных, насосных и холодильных агрегатов;
- производственных линий и крупногабаритных модулей оборудования;
- металлоконструкций, технологических емкостей и нестандартных блоков.
Универсального значения массы, начиная с которого любой груз требует одинаковой технологии такелажа, не существует. Основное значение имеют характеристики конкретного объекта и условия его перемещения.
Основные задачи при перемещении крупногабаритных грузов
Перемещение тяжелого оборудования может состоять из одной операции или включать несколько последовательных этапов. Каждая задача требует собственного технического решения.
Горизонтальное перемещение внутри цеха
Горизонтальное перемещение крупногабаритных грузов необходимо при изменении планировки производства, переносе станков на другие рабочие позиции, освобождении площадей или подготовке оборудования к демонтажу.
Основные ограничения связаны с состоянием пола, шириной проходов, наличием порогов, перепадов высоты и необходимостью разворачивать груз между действующими технологическими линиями.
Для перемещения оборудования внутри производственных помещений могут применяться роликовые платформы, такелажные тележки, гидравлические домкраты и специализированные транспортировочные системы.
Подъем и опускание тяжеловесного оборудования
Вертикальное перемещение требуется при снятии оборудования с транспортной платформы, установке на фундамент, преодолении перепадов высот или подаче груза на монтажную площадку.
Подъем может выполняться с применением кранов, гидравлических домкратов, портальных подъемных систем и другой техники. Выбор зависит от массы груза, доступной высоты, конструкции оборудования и условий его устойчивого удержания.
Кантование и разворот крупногабаритных грузов
Иногда оборудование невозможно переместить по маршруту в исходном положении. Возникает необходимость изменить его ориентацию, развернуть или выполнить контролируемое кантование.
Такие операции требуют особой подготовки. Изменение положения груза приводит к перераспределению нагрузок и изменению расположения центра тяжести относительно опор.
Возможность кантования определяется конструкцией оборудования, требованиями производителя и безопасностью выбранной схемы перемещения.
Погрузка и разгрузка крупногабаритного оборудования
Погрузочно-разгрузочные операции часто становятся частью более сложного технологического процесса. Например, после разгрузки тяжелый станок необходимо переместить через производственный цех, развернуть и установить на заранее подготовленное основание.
В таком случае выбор способа разгрузки должен учитывать последующее перемещение. Важно предусмотреть, как груз будет передаваться с одного вида подъемно-транспортного оборудования на другой.
Почему крупногабаритные грузы сложно перемещать?
При перемещении промышленного оборудования сложности возникают из-за сочетания нескольких факторов. Даже если груз находится на небольшом расстоянии от места установки, его перемещение может потребовать серьезной технической подготовки.
Большая масса и неравномерное распределение нагрузки
Один из ключевых параметров — расположение центра тяжести. У промышленного оборудования он не всегда совпадает с геометрическим центром корпуса.
Например, тяжелый электродвигатель, массивная станина или смещенный рабочий узел могут создавать неравномерную нагрузку на точки опоры.
Если при подъеме или перемещении не учитывать эти особенности, возникает риск наклона, потери устойчивости и повреждения оборудования.
Поэтому перед выполнением работ необходимо установить массу груза, определить допустимые точки подъема и оценить распределение нагрузки в выбранной схеме.
Несущая способность пола и перекрытий
При перемещении многотонного оборудования важно учитывать не только общую массу, но и нагрузку, передаваемую на конкретные участки пола.
Наиболее ответственными участками могут быть:
- технологические перекрытия и площадки над подвальными помещениями;
- зоны расположения подземных коммуникаций и каналов;
- участки с недостаточной прочностью или повреждениями покрытия;
- переходы между различными типами напольных конструкций;
- места установки домкратов, временных опор и такелажных платформ.
Даже если пол выдерживает статическую массу оборудования в месте эксплуатации, это не означает, что по нему можно безопасно переместить тот же груз на нескольких роликовых опорах. Локальные нагрузки могут существенно отличаться.
При необходимости выполняют расчет допустимых нагрузок и предусматривают решения по их распределению с учетом конструкции основания.
Ограниченное пространство
В действующем цехе перемещению тяжелого груза могут препятствовать строительные колонны, трубопроводы, кабельные трассы, технологические площадки, другое оборудование и низкие потолки.
Особенно сложными являются участки, где необходимо:
- провести оборудование через узкий дверной или технологический проем;
- выполнить поворот крупногабаритного груза в ограниченном пространстве;
- пройти под инженерными коммуникациями;
- переместить оборудование между работающими производственными линиями;
- подать груз к месту установки при отсутствии прямого подъезда.
При разработке маршрута учитываются не только размеры самого груза, но и габариты транспортировочной оснастки, необходимые рабочие зазоры и пространство для выполнения маневров.
Конструктивные особенности оборудования
Не все промышленное оборудование допускает наклон, кантование или подъем за произвольные элементы корпуса.
Станки с ЧПУ, измерительные установки, печи, компрессорные агрегаты и другое оборудование могут иметь чувствительные узлы, выступающие детали и специальные требования к транспортному положению.
Для таких грузов учитываются техническая документация производителя, штатные точки подъема, требования к фиксации подвижных элементов и допустимые условия транспортировки.
Технологии перемещения крупногабаритных и тяжеловесных грузов
Способ перемещения подбирается исходя из массы и габаритов груза, расстояния, состояния маршрута и доступного пространства. На одном объекте могут последовательно применяться несколько технологий.
Перемещение на роликовых такелажных платформах
Роликовые платформы применяются для горизонтального перемещения тяжелых станков, прессов, агрегатов и другого промышленного оборудования по подготовленному основанию.
Принцип работы заключается в размещении груза на системе опор, позволяющих перемещать его с контролируемым сопротивлением качению.
Преимуществом технологии является возможность перемещения оборудования на сравнительно небольшой высоте от пола, что особенно важно в помещениях с ограниченной высотой.
Однако применение роликовых платформ требует оценки прочности поверхности, распределения нагрузки и устойчивости груза. Для безопасного перемещения также важны управление направлением движения и контролируемое торможение.

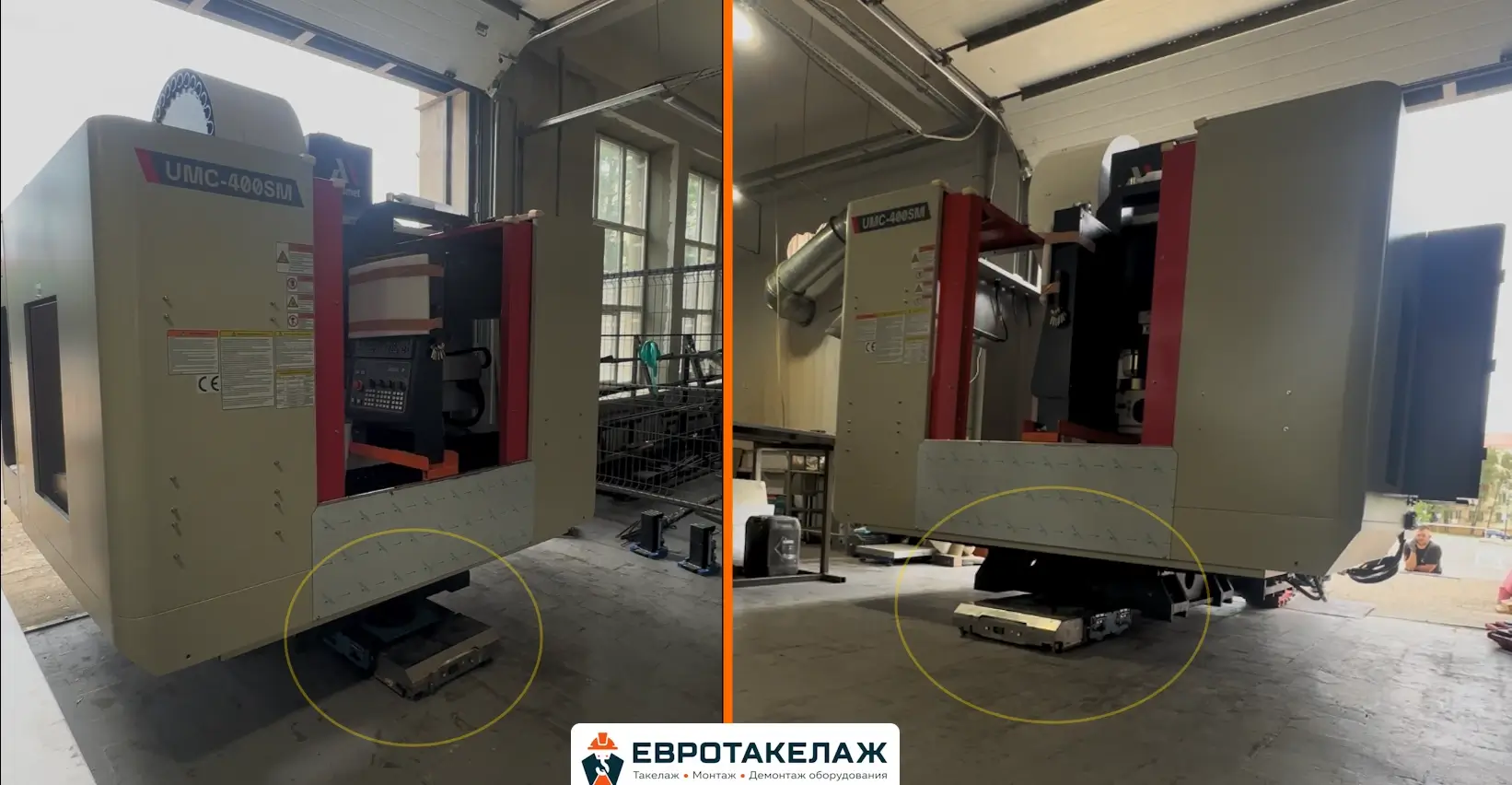

Роботизированные платформы для тяжелого оборудования
Роботизированные транспортировочные платформы используются для управляемого перемещения тяжелых грузов, особенно когда обычному погрузчику недостаточно места для работы.
В зависимости от конструкции конкретной системы такая техника может обеспечивать точное управление движением и позиционирование оборудования в ограниченном пространстве.
Компания ООО «Евротакелаж» применяет роботизированные платформы при выполнении отдельных задач промышленного такелажа. Их использование актуально для перемещения тяжелого оборудования внутри производственных помещений, где необходимо учитывать низкие потолки, узкие проходы и ограничения по доступу техники.
Возможность применения роботизированной платформы определяется грузоподъемностью конкретной модели, расположением центра тяжести, состоянием основания и геометрией маршрута.
Подъем гидравлическими домкратами
Гидравлические домкраты позволяют выполнять контролируемый подъем оборудования на ограниченную высоту. Они могут использоваться при установке такелажных платформ, выравнивании груза, изменении высоты опоры и подготовке к дальнейшему перемещению.
При работе с крупногабаритным оборудованием особое значение имеет последовательность подъема и согласованность действий при использовании нескольких домкратов.
Способ передачи нагрузки и устройство временных опор должны исключать потерю устойчивости груза.
Гидравлические портальные системы
Портальные подъемные системы применяются для вертикального перемещения тяжеловесного оборудования в ситуациях, когда использование обычной крановой техники ограничено или невозможно.
Такие решения могут применяться при подъеме крупных технологических блоков, прессов, энергетического оборудования и других массивных объектов.
Портальная технология требует подходящего пространства, прочного основания, расчетной схемы установки и соблюдения требований к грузоподъемности системы.
Системы горизонтального сдвига
Для отдельных тяжелых и крупногабаритных объектов могут применяться специальные системы сдвига по подготовленным направляющим. В промышленном такелаже подобные решения также называют скиддинг-системами.
Технология позволяет перемещать груз по заранее предусмотренной траектории и может быть полезна там, где необходимо контролировать направление движения массивного оборудования.
Применимость такого решения зависит от расчетных нагрузок, характеристик опорных поверхностей и возможности размещения направляющих.
Крановое и комбинированное перемещение
Если условия площадки позволяют, для подъема и перемещения крупногабаритных грузов используют автокраны, мостовые краны и другие грузоподъемные механизмы.
При этом не всегда существует возможность доставить груз к месту установки только краном.
На практике может использоваться комбинированная технология: оборудование разгружают краном, устанавливают на такелажные платформы, перемещают внутри здания и затем позиционируют на фундаменте с помощью домкратов и другой оснастки.
Такой подход позволяет разделить сложную задачу на отдельные управляемые операции.
Как перемещают крупногабаритное оборудование в стесненных условиях?
Перемещение крупногабаритных грузов в ограниченном пространстве требует анализа всего маршрута — от исходного положения оборудования до конечной точки установки.
Основное внимание уделяется участкам, где возникают препятствия для движения груза.
Проход через узкие проемы
Перед перемещением оборудования через дверной, оконный или технологический проем проверяют его фактическую ширину и высоту, наличие порогов, выступающих конструкций и допустимых рабочих зазоров.
Если габариты оборудования превышают доступный размер проема, рассматриваются технически допустимые варианты частичного демонтажа, изменения ориентации груза либо подготовки другого маршрута.
Изменение строительных конструкций допускается только после соответствующей оценки и необходимых согласований.
Перемещение под низкими перекрытиями
Когда высота помещения ограничена, использование крана, погрузчика или обычной схемы строповки может оказаться невозможным.
В подобных условиях рассматриваются низкопрофильные транспортировочные системы, роликовые платформы, домкратные решения и другие варианты бескранового перемещения.
Необходимо учитывать полную высоту груза вместе с оснасткой, а также пространство, необходимое для выполнения подготовительных операций.
Работа в действующем производственном цехе
Перемещение тяжелых грузов на работающем предприятии может потребовать временного ограничения доступа к части производственной зоны, согласования маршрута с ответственными специалистами и подготовки площадки.
Особое внимание уделяется защите инженерных коммуникаций, соседнего оборудования и организации безопасной рабочей зоны.
Возможность выполнения работ без полной остановки производства определяется условиями конкретного объекта и результатами оценки рисков.
Подготовка к перемещению крупногабаритного груза
Качество подготовки непосредственно влияет на выбор технологии, продолжительность работ и сохранность оборудования.
Перед началом сложного перемещения необходимо решить несколько последовательных задач.
- Получить технические характеристики груза. Уточняются масса, длина, ширина, высота, расположение центра тяжести, допустимые точки подъема и ограничения производителя.
- Обследовать маршрут. Проверяются дверные и технологические проемы, повороты, перепады высот, наличие препятствий и состояние покрытия.
- Оценить несущую способность основания. При необходимости проверяются допустимые нагрузки на пол, перекрытия и отдельные опорные участки.
- Выбрать технологию перемещения. Определяется последовательность подъема, горизонтального перемещения, кантования и установки оборудования.
- Подобрать оборудование и оснастку. Учитываются требуемая грузоподъемность, габариты применяемых систем и возможность их размещения на объекте.
- Подготовить рабочую зону. Организуется доступ, убираются препятствия, согласовываются необходимые ограничения и мероприятия по безопасности.
- Выполнить перемещение. Операции проводятся в соответствии с принятой технологией, с контролем устойчивости груза и состояния опор.
- Установить оборудование. Груз позиционируется на подготовленном основании с учетом требований к дальнейшему монтажу или эксплуатации.
Для технически сложных работ может потребоваться разработка проекта производства работ, технологической карты, схемы строповки и других документов в зависимости от применяемой техники, характера работ и действующих требований.
Типичные ошибки при перемещении тяжелых и крупногабаритных грузов
Наибольшие риски возникают в ситуациях, когда способ перемещения выбирают без достаточной оценки характеристик груза и условий объекта.
- Неуточненная масса груза. Использование приблизительных данных может привести к неправильному подбору подъемного оборудования и оснастки.
- Игнорирование центра тяжести. Неравномерная нагрузка на опоры повышает риск потери устойчивости при подъеме или развороте.
- Отсутствие проверки пола. Концентрированная нагрузка от роликов, домкратов и временных опор может оказаться недопустимой для отдельных участков основания.
- Недостаточная ширина маршрута. Даже если груз проходит через прямой участок, он может не вписаться в поворот или не иметь необходимого пространства для маневра.
- Неподходящая такелажная оснастка. Оборудование необходимо подбирать с учетом грузоподъемности, схемы приложения усилий и технического состояния.
- Нарушение требований производителя. Неправильное положение при подъеме или перемещении может повредить чувствительные узлы промышленного оборудования.
- Отсутствие согласованной последовательности операций. Несогласованные действия при подъеме, передаче нагрузки и перемещении увеличивают вероятность опасных ситуаций.
Предотвращение подобных ошибок начинается с технической оценки задачи, подготовки маршрута и правильного выбора технологии перемещения.
Чем перемещение груза внутри цеха отличается от негабаритной перевозки?
Перемещение крупногабаритного оборудования внутри предприятия и его автомобильная перевозка — взаимосвязанные, но разные задачи.
Внутрицеховое перемещение связано прежде всего с подъемом, горизонтальным транспортированием, прохождением препятствий и точной установкой оборудования.
Автомобильная перевозка негабаритного груза дополнительно требует выбора подходящего транспортного средства, крепления груза, проверки дорожного маршрута и соблюдения установленных требований к движению крупногабаритных и тяжеловесных транспортных средств.
При организации комплексного перемещения оборудования важно заранее согласовать обе части работ. Например, положение груза на транспортной платформе должно учитывать возможность его последующей разгрузки и перемещения к месту монтажа.
От чего зависит стоимость перемещения крупногабаритных грузов?
Стоимость перемещения тяжеловесного и крупногабаритного оборудования рассчитывается индивидуально. Масса груза является важным параметром, но не единственным фактором формирования цены.
На итоговый расчет влияют:
- масса, размеры и конструктивные особенности оборудования;
- расстояние и сложность маршрута перемещения;
- необходимость вертикального подъема, опускания или кантования;
- ширина проходов, высота помещений и наличие препятствий;
- состояние пола и необходимость подготовки основания;
- тип и количество требуемых такелажных механизмов;
- необходимость частичного демонтажа оборудования;
- потребность в погрузке, разгрузке или последующей транспортировке;
- условия выполнения работ на действующем предприятии.
Два станка одинаковой массы могут иметь совершенно разную стоимость перемещения. Один может находиться возле широких производственных ворот, а другой — в удаленной части цеха с узкими проходами, ограничениями по высоте и сложной траекторией движения.
Поэтому достоверная оценка затрат требует изучения не только оборудования, но и условий его перемещения.
Какие данные нужны для расчета перемещения оборудования?
Для предварительной оценки задачи заказчику желательно подготовить:
- наименование и модель оборудования;
- массу и габаритные размеры;
- фотографии груза с нескольких сторон;
- фотографии помещения и предполагаемого маршрута;
- размеры дверных и технологических проемов;
- информацию о типе и состоянии основания, если она имеется;
- адрес объекта и условия подъезда техники;
- описание требуемого результата: перестановка, погрузка, разгрузка, подъем или установка.
Если имеются паспорт оборудования, чертежи, схема размещения или план цеха, их также полезно приложить к заявке.
На основании исходных данных можно предварительно оценить сложность задачи и определить, требуется ли дополнительное обследование объекта.
Часто задаваемые вопросы
Можно ли переместить тяжелое оборудование без автокрана?
Да, в ряде случаев крупногабаритные и тяжеловесные грузы перемещают бескрановым способом. Для этого могут использоваться такелажные платформы, гидравлические домкраты, роботизированные системы и другие механизмы. Выбор зависит от массы груза, состояния основания и условий маршрута.
Как переместить крупногабаритный станок внутри цеха?
Сначала оценивают массу и конструкцию станка, допустимые точки подъема, ширину проходов и состояние пола. Затем подбирают технологию горизонтального перемещения, например с использованием роликовых платформ или специализированных транспортировочных систем. При необходимости выполняют предварительный подъем и последующее позиционирование оборудования.
Можно ли перемещать оборудование без полной разборки?
Да, если конструкция оборудования, его габариты и условия маршрута позволяют безопасно выполнить перемещение в собранном виде. При этом необходимо учитывать ограничения производителя. В отдельных случаях требуется демонтаж выступающих элементов или разделение оборудования на транспортировочные узлы.
Можно ли переместить груз через узкий технологический проем?
Возможность такого перемещения определяется фактическими размерами проема, габаритами груза вместе с оснасткой и доступным пространством для маневров. При необходимости рассматриваются изменение положения оборудования, допустимый частичный демонтаж или альтернативный маршрут.
Какое оборудование применяется для горизонтального перемещения тяжелых грузов?
Для горизонтального перемещения могут применяться роликовые такелажные платформы, специальные транспортировочные тележки, роботизированные системы, лебедки и системы сдвига. Конкретная технология выбирается после оценки нагрузки, поверхности и необходимой траектории движения.
Можно ли перемещать оборудование по действующему производственному цеху?
Такие работы возможны при наличии подходящего маршрута и условий безопасности. В зависимости от ситуации могут потребоваться временное ограничение доступа, подготовка рабочей зоны, защита коммуникаций или остановка отдельных технологических операций.
Перемещение крупногабаритных грузов в Минске и Беларуси
Компания ООО «Евротакелаж» выполняет такелаж промышленного оборудования, включая подъем, разгрузку, горизонтальное перемещение, кантование и установку тяжелых грузов. Работы проводятся на производственных объектах в Минске и других регионах Беларуси.
Для решения задач используются различные виды грузоподъемного и такелажного оборудования, в том числе роботизированные платформы для перемещения тяжелых станков и технологических установок в ограниченном пространстве.
Если необходимо переместить крупногабаритный станок, тяжелый пресс, промышленный агрегат или нестандартную конструкцию, важно заранее определить технические условия выполнения работ и подходящую технологию.
Подробнее о возможностях компании — на странице такелажные работы в Минске и Беларуси. Отправьте характеристики оборудования, фотографии и краткое описание задачи для предварительной оценки стоимости и вариантов перемещения.
